适用范围

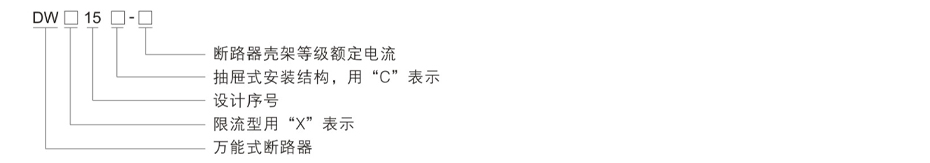

型号及含义
正常工作条件和安装条件
主要参数及技术性能
|
断路器壳架等级额定电流Inm(A) |
|
630 |
1600 |
2500 |
4000 |
||
|
极数 |
|
3 |
3 |
3 |
3 |
3 |
3 |
|
额定电流In（A） |
|
100，160，200 |
350，400 |
100，160，200,315,400,630 |
630,800,1000，1600 |
1600,2000,2500 |
2500,3000,4000,5000,6300 |
|
额定极限短路 |
AC380V |
20（50） |
50/30（70） |
50/30（70）2 |
40 |
60 |
80 |
|
分断能力lcu（kA） |
AC1140V |
12 |
1 |
1 |
16 |
25 |
25 |
|
额定运行短路 |
AC380V |
20（20） |
30（30） |
30（30） |
30 |
40 |
50 |
|
分断能力lcs（kA） |
AC1140V |
10 |
10 |
10 |
12 |
20 |
25 |
|
短时耐受电流（kA） |
8（0.2S） |
8（0.2S） |
12.6（0.2S） |
30（0.5S） |
40（0.5S） |
60（0.5S） |
|
|
进线方式 |
上进线 |
上进线 |
上进线 |
上进线或下进线 |
上进线或下进线 |
上进线或下进线 |
|
|
断路器机械寿命（次） |
9000 |
9000 |
9000 |
4500 |
4500 |
3500 |
|
|
电寿命（次） |
1000 |
1000 |
1000 |
500 |
500 |
500 |
|
|
操作频率（次/h） |
60 |
60 |
60 |
20 |
20 |
10 |
|
|
飞弧距离（mm） |
250（350） |
250（350） |
250（350） |
350（450） |
350（450） |
400（450） |
|
|
操作力臂（mm） |
90 |
90 |
90 |
250 |
250 |
250 |
|
|
操作力（N） |
200 |
200 |
200 |
300 |
300 |
300 |
|
|
额定控制电源电压Us（V） |
AC380，AC220 |
DC220，DC110 |
|
动作电压（V） |
（70%~110%）Us |
|
额定控制电源电压Ue（V） |
AC380，AC220 |
DC220，DC110 |
|
动作电压（V） |
（35%~70%）Ue |
|
|
可靠合闸电压（V） |
（85%~110%）Ue |
|
|
可靠不能合闸电压（V） |
≤35%Ue |
|
额定控制电源电压Ue（V） |
AC380，AC220 |
DC220，DC110 |
|
动作电压（V） |
（85%~110%）Ue |
|
|
合闸时间 |
40ms |
|
额定控制电源电压Ue（V） |
AC380V，AC220 |
DC220，DC110 |
|
动作电压（V） |
（85%~110%）Ue |
|
|
合闸时间 |
40ms |
|
额定控制电源电压Ue（V） |
AC380V，AC220 |
DC220，DC110 |
|
动作电压（V） |
（85%~110%）Ue |
|
|
合闸时间 |
40ms |
|
额定电压（V） |
额定发热电流Ith（A） |
|
AC400、AC230 |
6 |
|
DC220 |
6 |

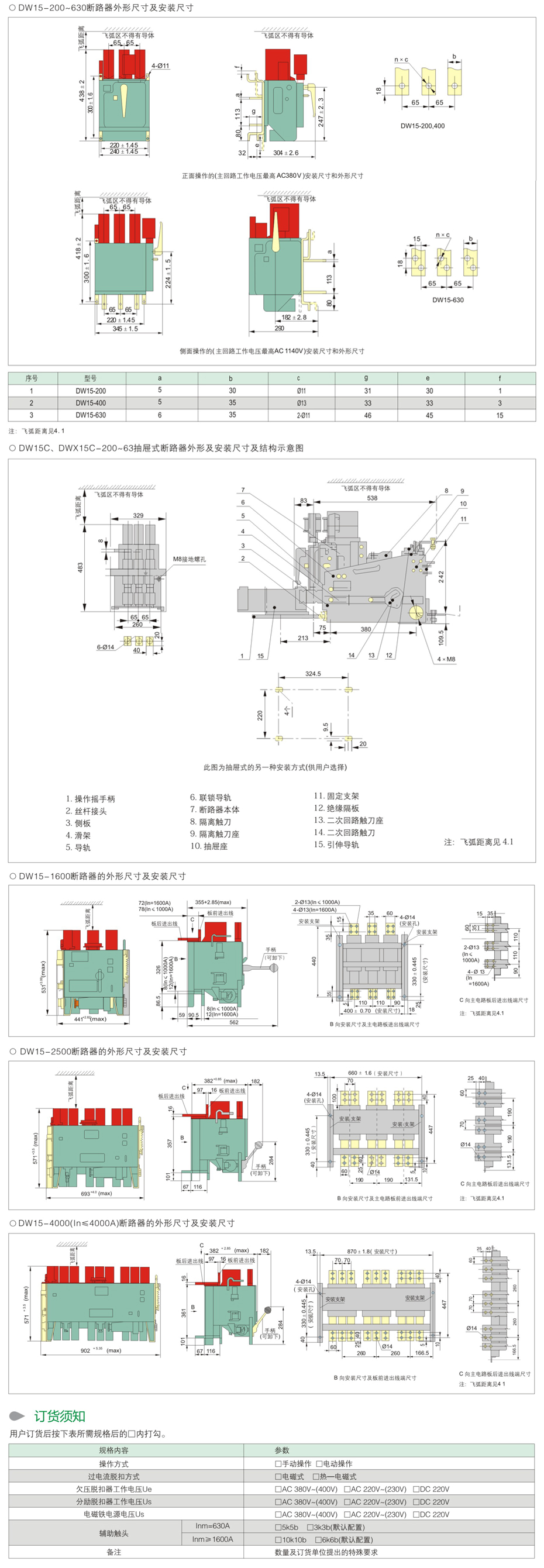

外形及安装尺寸
