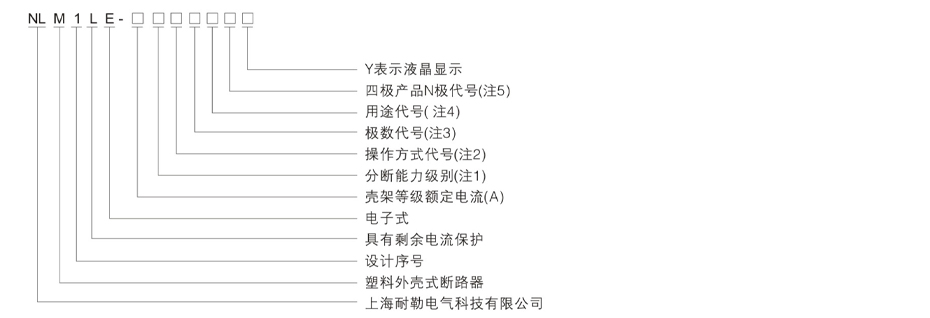

代号

说明

A型

N极不安装过流脱扣器，且N极始终接通不与其他极一起合分

B型

N极不安装过流脱扣器，且N极与其它三极一起合分（N极先合后分）

C型

N极安装过流脱扣器，且N极与其它三极一起合分（N极先合后分）

D型

N极安装过流脱扣器，且N极始终接通，不与其他极一起合分

310

340

其余附件

分励、过压、欠压、断相

增加辅助

订货另行说明

标配

选配

壳架等级额定电流Inm（A）

250

400、630

额定电流In（A）

250A（63~250A）

（0.4~1.0）Inm连续可调

过载长延时时间（s）

（12~100）可调

短路短延时倍数（xIn）

（2~12）可调

短路短延时时间（ms）

（60~300）连续可调

短路瞬时倍数（xIn）

（4~14）可调

辅助电源电压Ue（V）

400

额定绝缘电压Ui（V）

800

额定冲击耐受电压Uimp（V）

8000

额定极限短路分断能力lcu

M：50；H：85（kA）

额定运行短路分断能力Ics

M：35；H：50（kA）

额定短时耐受电流lcw（kA）

10kA/0.5s

适用极数

4P或3P+N

产品使用类别

B类

额定剩余动作电流（mA）I△n

50/100/150/200/300/400/500/600/800/1000

额定剩余不动作电流（mA）

I△no=50%I△n

额定极限不驱动时间（s）

0.2/0.3/0.5

1△n/2I△n/5I△n/10I△n，分断时间

0.6/0.5/0.5/0.5s

额定剩余短路接通分断能力

I△m=25%lcu（kA）

飞弧距离（mm）

≤50

操作性能

通电1000次，不通电7000次

电流

动作时间

配电用

1.05IR

2小时内不动作

1.3IR

≤1h动作

2IR

整定时间Tr1（s）

（12~100）s，步长1s

lr2短路短延时倍数（xln）

（2 3 4 5 6 7 8 9 10 11 12）可调

整定时间Tsd（定时限）

（60ms~300ms）可调

额定电流（A）

250A

整定电流

Ii=（4 5 6 7 8 9 10 11 12 13 14）可调

动作特性

I≤0.85Ii不动作 I≥1.15Ii，≤0.2s动作

过压保护（可调）

欠压保护（可调）

断相动作保护

全失压

275V±5%

165V±5%

100V±5%

OV
