功能分类

功能及参数设置

保护功能

过载保护

启用/禁用

短路保护

启用/禁用

剩余电流保护

启用/禁用

自动重合闸

启用/禁用

缺相保护

启用/禁用

过压保护

启用/禁用

欠压保护

启用/禁用

测量显示

线路剩余电流

实时监测

三相工作电压

三相工作电流

性能设置

额定剩余动作电流

保护参数可整定

过载长延时

短路短延时

短路瞬时

过压保护值

欠压保护值

时间、日期

保护投入和退出

信息储存、查询、显示

剩余电流动作

在线查询

其他动作

通讯功能

RS-485、DL/T-20

标配

红外通讯

选配

脱扣器额定工作电流（A）

1.05In（冷态）

1.30In（热态）

In≤63A

≥1h不动作

＜1h动作

In＞63A

≥2h不动作

＜2h动作

整定电流倍数

约定时间

10 In±20%

<0.2s

壳架等级额定电流nm

125A

250A

400A

630A

800A

额定电流In

（0.4-1）In可调

额定工作电压Ue

AC400V

额定绝缘电压Ui

AC1000V

额定冲击耐受电压Uimp

8000V

极限短路分断能力lcu

M型：50kA,H型：65kA

M型：65kA,H型：85kA

运行短路分断能力Ics

M型：35kA,H型：50kA

M型：50kA,H型：65kA

额定短时耐受电流lcw

5kA/1s

10kA/1s

辅助电源电压Ue

AC400V

适用极数

4P或3P+N

额定剩余动作电流△n

可定制10组参数数值可选（出厂50~1000mA可调，默认设置300mA/500mA）

额定剩余不动作电流

I△no=50%I△n

额定极限不驱动时间（s）

可定制3组参数数值（默认0.06/0.2/0.3可调，出厂默认设置0.06s）

延时重合闸时间

（20-60）S

动作特性分类

AC型

产品使用类别

B类

剩余电流告警

出厂默认禁用，用户可启用

轮显时或按复位：1.按▼进入功能设置界面；

2.◄启用

3.►禁用

数码显示代码参照：附录C-2

自动定档（剩余电流跟踪）

出厂默认禁用，用户可启用

突变保护（剩余电流）

出厂默认禁用，用户可启用

特波保护

出厂默认禁用，用户可启用

自动重合闸

出厂默认禁用，用户可启用

来电试合闸

出厂默认启用，用户可禁用

过压保护

出厂（275V±5%，可自行整定）默认禁用，用户可启用

欠压保护

出厂（165V±5%，可自行整定）默认禁用，用户可启用

缺相保护

出厂默认禁用，用户可启用

全失压保护

出厂默认禁用，用户可启用

过载保护

出厂默认启用，用户可禁用

短路延时保护

出厂默认禁用，用户可启用

三相不平衡保护

出厂默认启用，用户可禁用

缺零保护

出厂默认禁用，用户可启用

远动分断（远程分断）

出厂默认启用，用户可禁用

型号规格

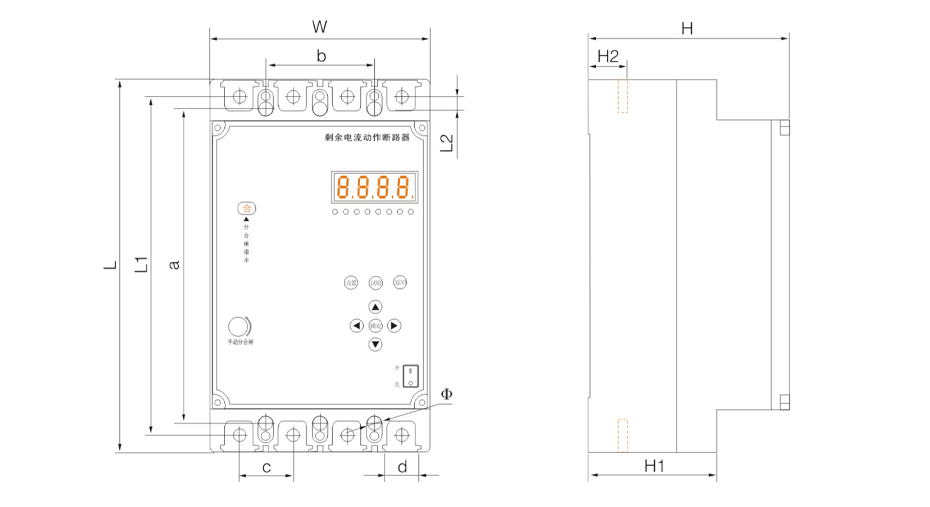

外形尺寸

安装尺寸

端子中心距

进出端子尺寸

L

W

H

H1

a

b

Φ

L1

L2

H2

c

d

125

220

122

134.5

81.5

199

60

6*Φ4

200

7

28

30

18

250

240

142

128

132(3系列)

84

199

70

6*Φ4

218

10

24

35

22

400

335

196

173

177(3系列)

99

272

96

6*Φ6

305

15

36

48

31

630

335

196

173

177(3系列)

99

272

96

6*Φ6

305

15

38

48

31

800

370

280

188

107

333

140

6*Φ7

327

13

进38出45

70

44

注：右N型（N极在右边）产品与左N型（N极在左边）产品外形与安装尺寸相同。
