适用范围

　　NCM1L系列带剩余电流保护型塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz，额定工作电压400V，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用，断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
　　断路器按照其额定极限短路分断能力（Icu）的高低，分为M型(较高分断型）、H型（高分断型）一类。该断路器具有体积小，分断高、飞弧短，抗振动等特点。
　　本断路器可垂直安装（即竖装），亦可水平安装（即横装）。
　　本断路器不可倒进线，即使允许1、3、5接电源线，2、4、6接负载线。

　　断路器适用于隔离，符号表示为“ ”。

本断路器产品执行下列标准：
　　IEC60947-1及GB/T14048.1总则
　　IEC60947-2及GB14048.2低压断路器及附录B带剩余电流保护的断路器
　　IEC60947-4及GB14048.4接触器和电动机起动器
　　IEC60947-5.1及GB14048.5S机电式控制电路电器

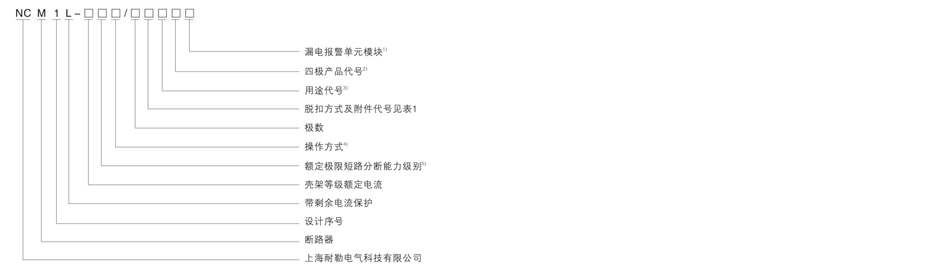

型号及其含义

注：1.不带漏电报警单元模块无代号；带漏电报警单元模块并在工作方式一时用丨表法；在工作方式二时用‖表示。
　　2.三极产品无代号，四极时分A、B、C、D；
　　3.配电用断路器无代号，保护电动机用断路器以2表示；
　　4.手柄直接操作无代号；电动操作用P表法；转动手柄用乙表示。

正常工作条件和安装条件

周围空气温度：周围介质温度不高于+40℃和不低于-5；且24小时平均值不超过35℃（特殊订货除外）；
海拔：安装装点的海拔不超过2000m。
污染等级：3
安装类别：断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路，安装类别为‖；
大气条件：大气相对温度在周围空气温度为+40时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对温度为90%，同时该月的平均最代湿度为+20，并考虑到因温度变化发生在产品表面上的凝露。
外磁场：漏电断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍。
在无爆炸危险的介质下，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
断路器应按产品的使用说明书安装。

脱扣器的方式及内部附件代号
